• Расширены возможности применения для тяжелого режима до 690В и 1400A.
• Дружественный многоязыковой интерфейс операторской панели LCD.
• Встроенные силовые клеммы для управления контактором Bypass.
• Управление устройством и двигателем с соединением обмоток в треугольник.
• Полный набор функций, включая управление моментом и управление насосами.
• Защита двигателя по IEC класс 10, 20 или NEMA 10, 20, 30 даже по схеме Bypass
• Встроенный коммуникационный порт RS-485, и стандартный ModBus протокол.
• Возможно использование протоколов DeviceNet и Profibus. (Доп. функция)
• Соответствие стандартам (UL, c UL до 820A включительно)

Технические характеристики:

Рабочий ток: от 8A до 1400A
Напряжение:
- 3ф., 230-500В 50/60Гц. (ASTAT XT Тип QT1x, 1400В SCRs)
- 3ф., 460-600В 50/60Гц. (ASTAT XT Тип QT2x, 1600В SCRs)
- 3ф., 690В 50/60Гц. (ASTAT XT Тип QT3x, 1800В SCRs)
Частота: От 45 Гц до 65Гц. Автотрекинг по частоте
Контроль напряж.: ~230В, +10, -15%, 50/60Гц, или ~110В, +10, -15%, 50/60Гц

Условия окружающей среды:

Рабочая температура: -10 до 50 °C, без уменьшения номинала
Высота: До 1000 м
Влажность: 95% при 50 °C или 98% при 45 °C
Степень защиты: IP20 до 72A. IP00 от 85-1400A

Описание элементов управления:

Система управления - Цифровое регулирование микроконтроллером. Пуск с прогрессивным увеличением по напряжению и ограничением по току.
Метод управления - Внешняя или внутренняя переменная для двигателя
Управление пуском - Дисплей LCD, панель управления и LED индикаторы
- Дисплей - Многоязыковой LCD тип, двухрядный по 16 символов в каждом
- Клавиши - шесть клавиш Режим, Сброс, Установка, Выбор, стрелки Вверх/Вниз
- LEDs - Вкл, Старт, Пуск, Ошибка, Мягк. стоп, Стоп, Низкая скорость, Двойные настройки/реверс
Напряжение пуска: 10 — 50% Un
Пусковой ток: 100 - 400% In
Кривая Пуск/Стоп: 1 - 30 сек. независимая величина, возможно увеличение до 90 сек.
Ограничение тока: 100 - 400% от номинального тока двигателя. Возможно увеличение до 500%
Режим ByPass: Управление внешним контактором пока двигатель защищается ASTAT XT
Контроль-тесты: Ток двигателя, линейное напряжение, температура обмоток, настройки и статистические данные.
QT1xxxx — устройства для электродвигателей Un — 230V-500V
QT2xxxx — устройства для электродвигателей Un — 460V-600V
QT3xxxx — устройства для электродвигателей Un — 690V

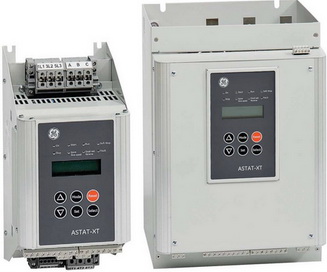

Устройства плавного пуска ASTAT XT
